產品詳情
|
|
|

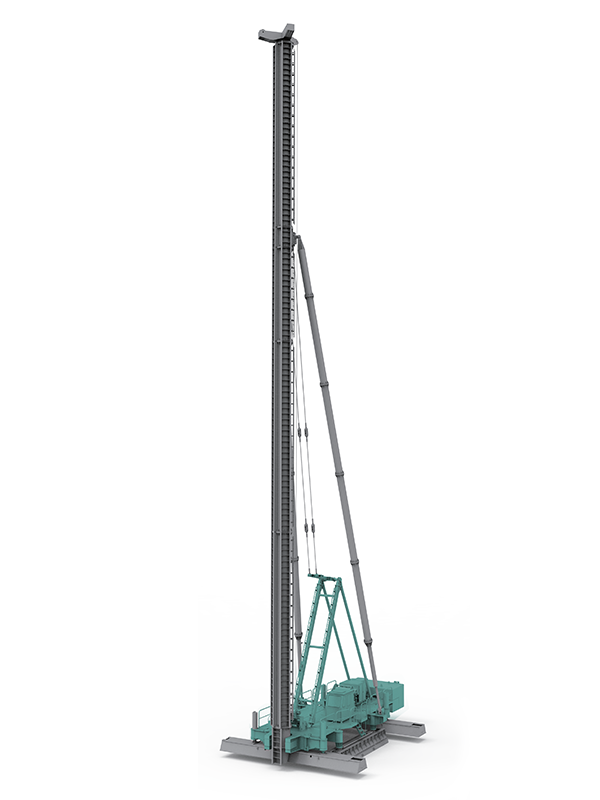

JZB300S |
|
|
樁架高度 |
m |
60 |
|
|
立體筒體直徑 |
mm |
Φ1220 |
|
|
立柱導軌中心距 |
mm |
2×600×φ102 |
|
|
立柱調整角度 |
° |
±1.5 |
|
|
斜撐油缸行程 |
mm |
3200 |
|
|
立柱微調油缸行程 |
mm |
410 |
|
|
最大拔樁力 |
kN |
800 |
|
|
液壓卷?yè)P(yáng)機吊掛上動力頭
|
最大單繩拉力 |
kN |
120 |
|
繩速 |
m/min |
0～40 |
|
|
鋼繩直徑 |
mm |
φ22 |
|
|
容繩量 |
m |
880 |
|
|
液壓卷?yè)P(yáng)機吊掛下動力頭
|
最大單繩拉力 |
kN |
120 |
|
繩速 |
m/min |
0～40 |
|
|
鋼繩直徑 |
mm |
Φ22 |
|
|
容繩量 |
m |
800 |
|
|
液壓卷?yè)P(yáng)機（起架） |
最大單繩拉力 | kN | 110 |
|
繩速 |
m/min | 0~18.3 | |
|
鋼繩直徑 |
m |
Φ24 |
|
|
容繩量 |
m | 340 | |
|
副卷?yè)P(yáng)機
|
最大單繩拉力 |
kN |
40 |
|
繩速 |
m/min |
0～30 |
|
|
鋼繩直徑 |
mm |
Φ18 |
|
|
容繩量 |
m |
120 |
|
|
平臺回轉角度 |
|
° |
±10 |
|
樁架橫向移動
|
速度 |
m/min |
＜2.7 |
|
步長 |
mm |
3100 |
|
|
樁架縱向移動
|
速度 |
m/min |
＜2.5 |
|
步長 |
m |
800 |
|
|
樁架頂升 |
速度 |
m/min |
＜0.44 |
|
步長 |
m |
900～—500 |
|
|
履板軌距 |
工作時 |
mm |
9700 |
|
移位時 |
mm |
6000 |
|
|
輪距 |
工作時 |
mm |
6000 |
|
移位時 |
mm |
5000 |
|
|
橫向履板 |
長度 |
mm |
11060 |
|
寬度 |
mm |
1800/1200 |
|
|
縱向履板 |
長度 |
mm |
6900 |
|
寬度 |
mm |
2400 |
|
|
接地比壓（不帶工作裝置） |
MPa |
≤0.1 |
|
|
電機功率 |
KW |
55/100 |
|
|
液壓系統額定壓力 |
MPa |
25/30 |
|
|
樁架總質量 |
t |
238 |
|
